消声器

消声器规格

•材质：镀锌板、不锈钢

•厚度：0.5-1.2mm（可按需求定做）

•形状：圆形、矩形（可定制）

•长度：可定制

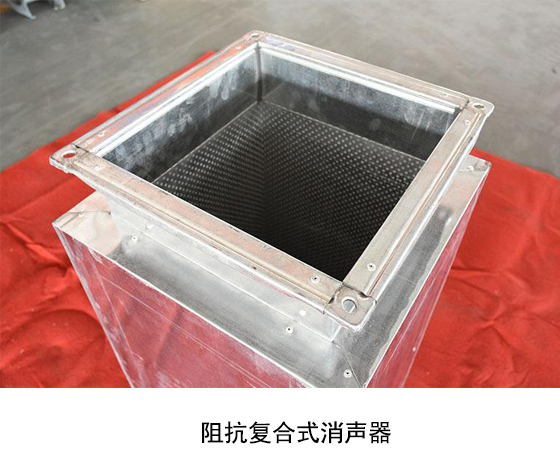

•适用范围：阻抗复合式消声器为国标消声器之一，它集阻性、抗性两种消声器的优点于一身。对中、低频都有较大的消声作用，可用于降低空调系统，通风系统的中低压风机噪声及对金属表面无腐蚀作用及无粉尘的场合，通风量为2000-6000m³/h。

•结构特点：本系列消声器在国际T701-6型基础上改型而成，并在原吸声层中的玻璃丝布和超细玻璃外覆盖镀锌铁丝网和微孔板。以加固原有结构使消声材料不易损坏和被气流吹走，大大延长消声器寿命。

•性能：消声器低频z=10-15dBm,阻力系数∈=0.4，中频z=15-25Db/m,高频z=25-30dB/m,阻力损失p=S（V²P/2）pa

•规格型号：（非标可根据用户尺寸制作）

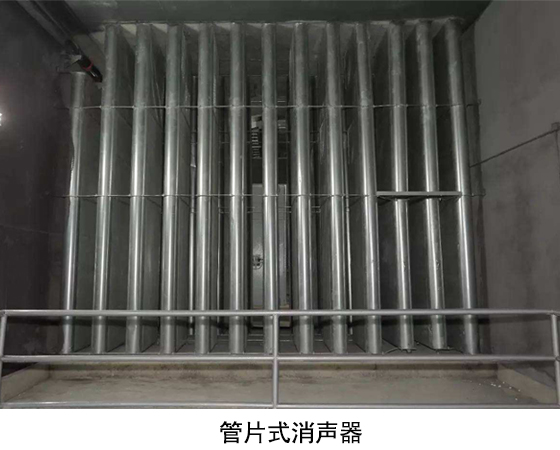

管片式消声器

•适用范围：适用于通风空调中、低压离心风机进、排气口消声，在一些降噪要求较高的场合为合适，但不宜让含水雾、油雾、腐蚀性或含尘大于150毫克/m³气体通过，要求气体温度小于200℃。

•结构特点：本消声器是在阻性管式消声器的基础上，根据通流截面为一定时狭窄矩形通流截面的消声比方形高的原理设计而成。在通流截面中纵向适当配设以超细玻璃吸声片，其面覆盖镀锌板钢丝网，内管用镀锌板穿孔板与外管间填充超细玻璃棉作吸声材料组合而成。

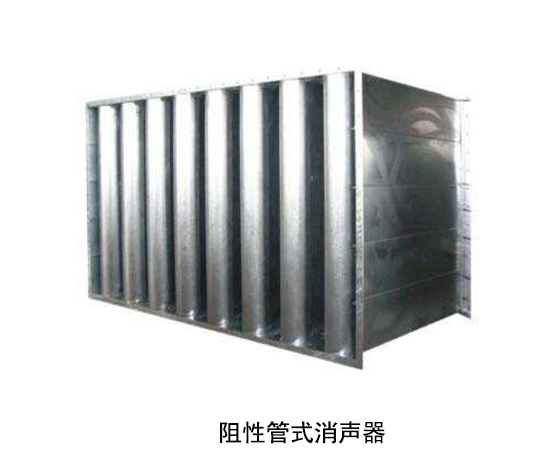

阻性管式消声器

•适用范围：本消声器适合于各种中高压离心风机进、排气口和输气管道消声、封闭机房进风口和锅炉鼓风机、引风机消声，一般用于通风空调调节系统噪声减低。

•结构特点：本消声器是在国际T701-2基础上改进设计而成。内管道用镀锌穿孔板制作，内填超细玻璃棉作吸声材料，气流阻损少，吸声效果好，当管道截面≥630mmx630mm时管内适当加吸声片。

•规格型号：（非标可根据用户尺寸制作）

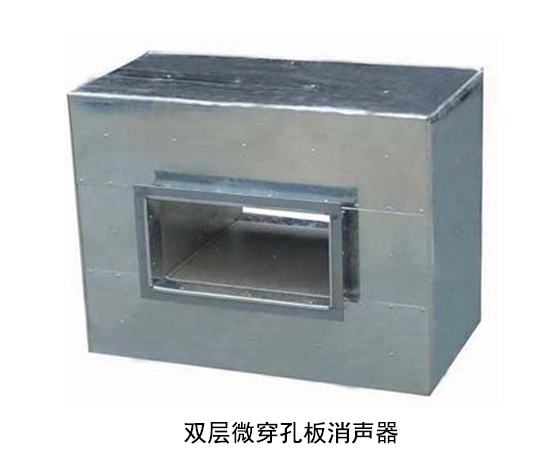

双层微穿孔板消声器

•适用范围：本消声器对低、中、高各频消声量较平直、消声量大、对低频消声孝感明显、适用于通风、空调系统的中、低压风机、空气动力噪声消声。更适用于要求较高的宾馆、净化车间、食品卫生工业通风空调系统和在高温、高速气流及有水汽、油雾、粉尘等特殊环境下应用。

•主要性能：消声量Z=15-25dB(A)阻力损失：当流速9-11米/秒时，P=0.7-3mmH2O中频消声量Z=20-25dB(A)

•结构特点：微穿孔板消声器其外管是镀锌金属板，通过选择微穿孔与板后不同的腔深组合，可以再较宽的频带内获得良好的消声效果，产品呈方、矩形，整个系列按全国通用通风风管同一规范、型号规格有较长度1.8米。

•测试条件：有效通流面积400mmx400mm消声器长度L=1800mm，（a）=F1/S

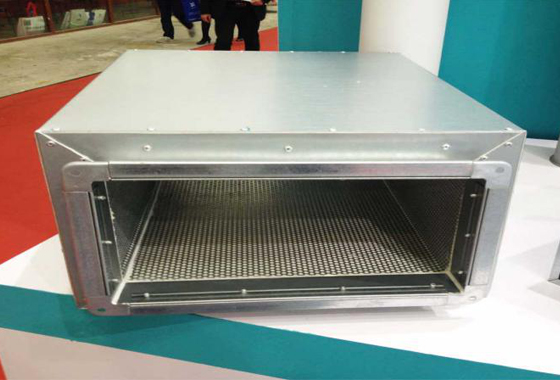

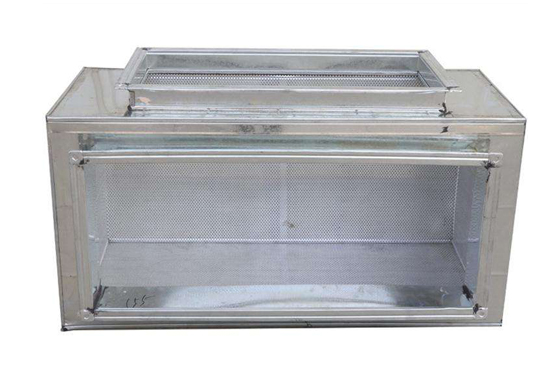

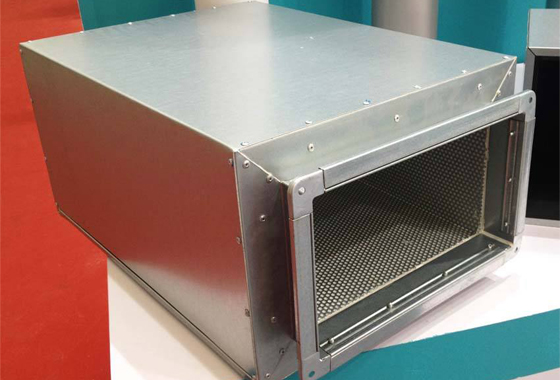

静压箱规格

•厚度：0.5mm-2.0mm

•材质：镀锌不锈钢

•口径：可根据客户需求定做

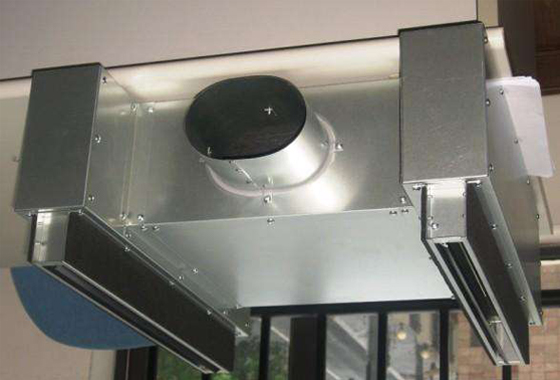

静压箱作用

•可以把部分动压变为静压，使凤吹得更远；

•可以降低噪音；

•风量均匀分配；

•静压箱可用来减少噪声，又可获得均匀的静压出风，减少动压损失，而且还有万能接头的作用。把静压箱很好地应用到通风系统中，可提高通风系统的综合性能。


静压箱设置原则

•风管需要较大变径，但现场安装距离又无法满足变径所要求的长度时，可考虑制作静压箱；

•风管与空调设备（PAU、AHU、FAN等）接口时，通常靠静压箱连接。
